DAISI-MT-V3 全自动单芯,多芯连接器专用干涉仪

DAISI-MT-V3 全自动单芯,多芯连接器专用干涉仪

非接触式白光和红光干涉仪, 利用闭环控制达到30微米,Z方向扫描的高精度, 振动不敏感, 快速自动聚焦 基准镜面自动校准 精密,易于操作的插芯夹具,可测量所有种类单芯和多芯PC/APC连接器, 低发热LED光源

产品详情

产品介绍

非接触式白光和红光干涉仪,

利用闭环控制达到30微米,Z方向扫描的高精度,

振动不敏感,

快速自动聚焦 基准镜面自动校准

精密,易于操作的插芯夹具,可测量所有种类单芯和多芯PC/APC连接器,

低发热LED光源,

高像素高清摄像头 单次扫描96芯光纤

 符合国际标准,

独有的DATA-PIXEL快速测量软件,

便携式,

简单的一键式控制

USB2.0和USB3.0连接计算机



功     能

1.配备有高解析度的摄像头

1.1可完成6排12列(或16列)PC或APC(8º角)MT插芯或MOP连接器的端面几何参数的测量。(测量16列的插芯,需购置相关夹具和适配器)。

1.2可完成MT-RJ插芯或连接器的端面几何参数的测量(需购置相关夹具和适配器)。

1.3具备单芯连接器的端面几何参数的测量功能(需购置相关夹具和适配器)。

2.同时集成红光和白光光源来完成光滑和粗糙表面的干涉测量。

3.闭环高精度30微米Z向扫描范围,可完成非接触式测量。

4.方便、快速、高精度地完成0度和8度角之间的切换。

5.提供高精度的测量和高解析度的2维和3维的端面几何图形再现。



所需电脑主机配置:

1、Operating System :Windows XP or Vista or 7, 8, 10

2、CPU: Quad :Core INTEL Processor, 1.5GHz at least,

3、Memory :4Gb RAM or more

MPO-48PC endface measurement example.


MPO-24PC ferrule measurement example.

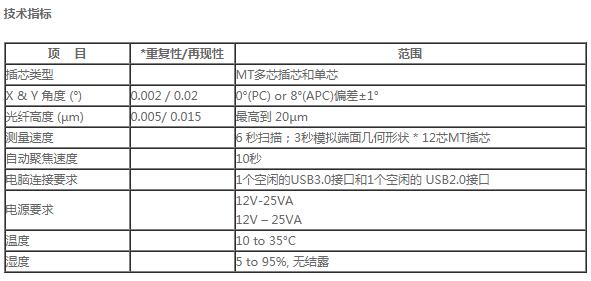

*1 Sigma values based on the measurement of an MT-RJ connector with 2.5µm high fibers and 95% valid pixels.
·Repeatability values calculated from 50 consecutive measurements without interaction on connector between measurements.
·Reproducibility values calculated from 50 consecutive measurements while removing and inserting connector in ferrule holder between measurements
